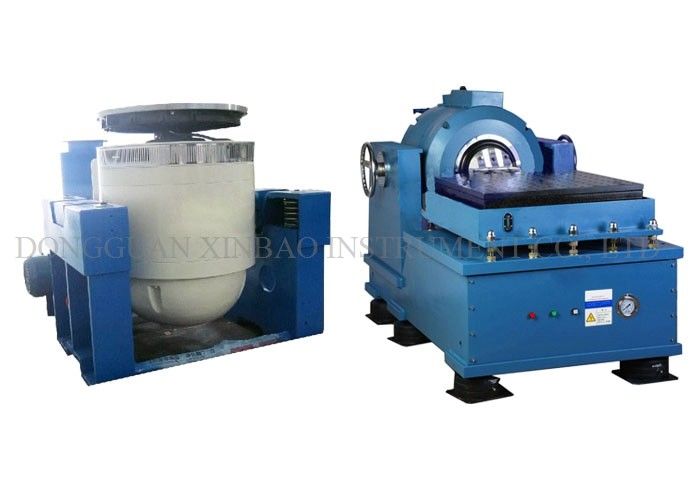

5 - 2000 हर्ट्ज कंपन लैब उपकरण, शेकर टेस्ट उपकरण 51 मिमी निरंतर विस्थापन

कार्यक्षेत्र कंपन विश्वसनीयता परीक्षण

पावर एम्पलीफायर के लिए सिग्नल स्रोत आउटपुट के कंपन नियंत्रक के माध्यम से, सिग्नल द्वारा प्रवर्धित और फिर कंपन टेबल बॉडी के लिए इनपुट, उत्तेजना स्रोत उत्पन्न करना, ऊर्ध्वाधर कंपन परीक्षण के नमूने की वास्तविक स्थिति का अनुकरण करना; त्वरण सेंसर सिग्नल अधिग्रहण और कंपन नियंत्रण डिवाइस के लिए इनपुट, आउटपुट सिग्नल और फीडबैक सिग्नल स्टैकिंग गणना, उत्तेजना स्रोत और संयोग के उच्च डिग्री के लक्ष्य स्पेक्ट्रम को प्राप्त करने के लिए। सिस्टम को सिग्नल लक्ष्य स्पेक्ट्रम द्वारा दिया जाता है, नमूना के कंपन परीक्षण को पूरा करने के लिए, परीक्षण नमूना कंपन स्थायित्व, अखंडता और इतने पर।

परीक्षण सामग्री

• यादृच्छिक कंपन परीक्षण

वास्तविक पर्यावरणीय आवश्यकताओं के अनुसार यादृच्छिक कंपन परीक्षण निम्न प्रकार हैं: ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, संकीर्ण यादृच्छिक कंपन परीक्षण, ब्रॉडबैंड यादृच्छिक प्लस एक या कई साइनसोइडल सिग्नल, ब्रॉडबैंड यादृच्छिक प्लस एक या कई संकीर्ण यादृच्छिक। पहले दो यादृच्छिक परीक्षण हैं, बाद वाले दो मिश्रित प्रकार हैं जिन्हें यादृच्छिक परीक्षण में भी वर्गीकृत किया जा सकता है। स्टोकेस्टिक कंट्रोल लगातार आउटपुट गाऊसी यादृच्छिक संकेतों के लिए ट्रांसफर फ़ंक्शन इक्वलाइजेशन विधि का उपयोग करता है, और जल्दी से वास्तविक समय सटीक बंद-लूप नियंत्रण करता है। अंतर्निहित अनुकूली नियंत्रण एल्गोरिथ्म सिस्टम की गैर-शुद्धता के लिए जल्दी से प्रतिक्रिया कर सकता है। यादृच्छिक नियंत्रण विशेष रूप से विश्वसनीयता वृद्धि परीक्षणों के लिए डिज़ाइन किए गए कुर्तोसिस नियंत्रण फ़ंक्शन भी प्रदान करता है। विद्युत झटकों की मेज का कार्य सिद्धांत विद्युत चुम्बकीय बल द्वारा चुंबकीय क्षेत्र में विद्युत प्रवाहित होने वाले विद्युत प्रवाहकत्त्व के कंडक्टर के एम्परोमेट्रिक नियम पर आधारित है।

।

• साइनसोइडल कंपन परीक्षण

साइन कंपन परीक्षण नियंत्रण पैरामीटर मुख्य रूप से दो हैं, अर्थात् आवृत्ति और आयाम। आवृत्ति परिवर्तन के अनुसार और अपरिवर्तनीय को निश्चित आवृत्ति में विभाजित किया गया और दो को स्वीप किया गया। निश्चित आवृत्ति परीक्षण मुख्य रूप से इसके लिए उपयोग किया जाता है:

ए) अनुनाद आवृत्ति प्रसंस्करण: स्पष्ट अनुनाद आवृत्ति की आवृत्ति में पाए जाने वाले उत्पाद की कंपन आवृत्ति, अनुनाद कंपन के लिए उत्पाद प्रतिरोध का आकलन करने के लिए कंपन आयाम के कंपन मापदंडों के प्रावधान।

बी) निरंतर आवृत्ति प्रसंस्करण के लिए प्रतिरोध: कंपन आवृत्ति की परिवेश स्थितियों का उपयोग कर ज्ञात उत्पाद में, कंपन परीक्षण की आवृत्ति का निर्धारण करने के लिए इस्तेमाल किया जा सकता है, इसका उद्देश्य कंपन को झेलने के लिए दिए गए जोखिम आवृत्ति पर उत्पाद का आकलन करना है।

स्वीप परीक्षण मुख्य रूप से इसके लिए उपयोग किया जाता है:

ए) उत्पाद कंपन आवृत्ति प्रतिक्रिया (यानी, प्रारंभिक अनुनाद जांच): अनुनाद बिंदु की स्थिरता का निर्धारण करने और कंपन-प्रतिरोधी उपचार करने के लिए, उत्पाद अनुनाद आवृत्ति को खोजने के लिए काम करता है।

बी) एंटी-स्वीप प्रोसेसिंग: जब गैर-प्रतिध्वनि बिंदु के उपयोग की आवृत्ति रेंज में उत्पाद, या कई महत्वपूर्ण प्रतिध्वनि बिंदु होते हैं, तो एंटी-स्वीप प्रसंस्करण, कम आवृत्ति बैंड पोजिशनिंग शिफ्ट आयाम में उच्च प्रसंस्करण होना चाहिए; आवृत्ति बैंड निरंतर त्वरण के आयाम के लॉगरिदमिक निरंतर स्कैन का उपयोग करते हुए, क्रॉसओवर आवृत्ति आमतौर पर 55-72 हर्ट्ज है, और स्वीप दर आमतौर पर प्रति मिनट एक सप्तक द्वारा किया जाता है।

सी) अंतिम अनुनाद की जाँच करें: कंपन कंपन उपचार के बाद उत्पाद की विश्वसनीयता निर्धारित करने के लिए उत्पाद की अनुनाद बिंदु को बदल दिया गया है या नहीं, यह जांचने के लिए उत्पाद कंपन आवृत्ति प्रतिक्रिया के साथ एक ही विधि की जाँच करें।

• ठेठ प्रभाव परीक्षण

प्रसंस्करण, परिवहन और प्रक्रिया के उपयोग में उत्पाद अक्सर विभिन्न प्रकार के क्षणिक प्रभाव लोड के अधीन होते हैं, प्रभाव उत्पाद संरचना और प्रदर्शन क्षति या यहां तक ​​कि विफलता का कारण हो सकता है। उपयोग और परिवहन प्रक्रिया में उत्पाद की उपयुक्तता निर्धारित करने के लिए, प्रयोगशाला में उत्पाद के सिम्युलेटेड प्रभाव परीक्षण को अंजाम देना आवश्यक है। विशिष्ट प्रभाव परीक्षण फ़ंक्शन बंद-लूप नियंत्रण पर ले जाने के लिए स्थानांतरण फ़ंक्शन समीकरण विधि का उपयोग करता है, सभी प्रकार के पल्स प्रकार सिमुलेशन का समर्थन करता है।

विस्तृत विवरण:

1, नाम: कंपन परीक्षण मशीन

2, मॉडल: XB-ओ टी एस-DC600

सिस्टम प्रदर्शन पैरामीटर
